De draagkracht van Krinner-schroefpalen varieert tussen 5 en 200 kN (ongeveer 500 tot 20.000 kg), afhankelijk van het model, de grondcondities en de installatiediepte. De exacte draagkracht wordt bepaald door factoren zoals de diameter van de schroefpaal, het type grond en de installatiemethode. Voor een nauwkeurige bepaling is altijd een grondonderzoek en een berekening nodig.
Onderschatting van de draagkracht leidt tot gevaarlijke constructiefouten
Veel bouwers maken de fout om de draagkracht van schroefpalen uitsluitend op basis van ervaring te schatten, zonder grondige berekeningen. Dit kan leiden tot ondergedimensioneerde funderingen die bezwijken onder belasting, met kostbare reparaties, projectvertragingen en veiligheidsrisico’s tot gevolg. De oplossing is om altijd een professionele draagkrachtberekening uit te laten voeren op basis van grondonderzoek en paalspecificaties.
Een verkeerde modelkeuze kost je tijd en budget
Het kiezen van een te lichte schroefpaal betekent dat je later moet versterken of vervangen, terwijl een te zware paal onnodig duur is. Beide scenario’s kosten extra tijd en geld. Door vooraf een juiste draagkrachtberekening te maken en het passende model te selecteren, voorkom je deze kostbare vergissingen en zorg je voor een efficiënte en veilige fundering.
Wat bepaalt de draagkracht van een Krinner-schroefpaal?
De draagkracht van een Krinner-schroefpaal wordt bepaald door vier hoofdfactoren: de diameter en lengte van de paal, de grondgesteldheid, de installatiediepte en het type schroefblad. Deze elementen werken samen om de maximale belasting te bepalen die de paal kan dragen.

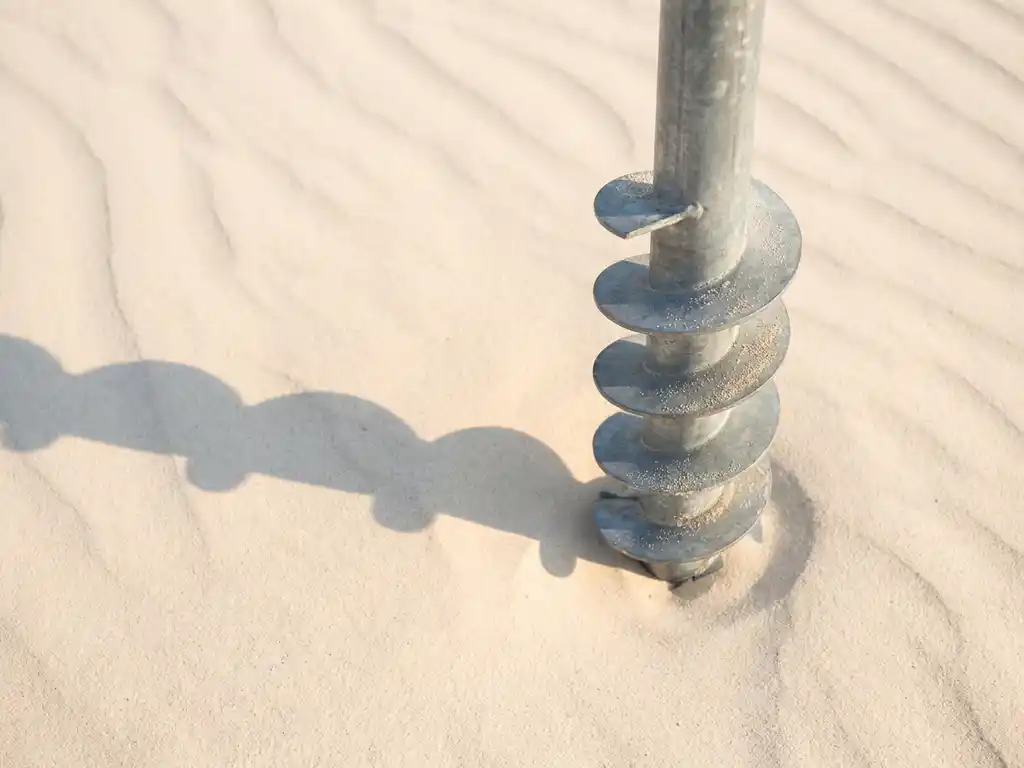

De diameter van de schroefpaal heeft de grootste invloed op de draagkracht. Krinner-palen variëren van 76 mm tot 220 mm in diameter, waarbij grotere diameters aanzienlijk meer gewicht kunnen dragen. Het schroefblad aan het uiteinde van de paal verdeelt de belasting over een groter oppervlak in de grond.
Grondcondities spelen een belangrijke rol. Vaste zandgrond en klei bieden meer weerstand dan losse, zanderige grond. De installatiediepte bepaalt hoeveel grondlagen de paal kan benutten voor stabiliteit. Hoe dieper de paal, hoe meer grond er bijdraagt aan de draagkracht.
Hoeveel gewicht kan een standaard Krinner-schroefpaal dragen?
Een standaard Krinner-schroefpaal met een diameter van 114 mm kan tussen 15 en 50 kN (1.500 tot 5.000 kg) dragen, afhankelijk van de grondcondities en de installatiediepte. Dit is voldoende voor de meeste woonhuizen, schuttingen en lichte constructies.
Voor lichtere toepassingen, zoals schuttingen en pergola’s, volstaat vaak een paal van 76 mm met een draagkracht van 5 tot 15 kN. Voor zwaardere constructies, zoals garages of bedrijfsgebouwen, zijn palen met een diameter van 168 mm of 220 mm nodig, die 80 tot 200 kN kunnen dragen.
Deze waarden zijn richtlijnen. De werkelijke draagkracht hangt altijd af van specifieke omstandigheden. In stevige kleigrond kan een paal meer dragen dan in losse zandgrond. Ook de manier van belasten (druk, trek, zijdelingse krachten) beïnvloedt de maximale capaciteit.
Hoe wordt de draagkracht van schroefpalen berekend?
De draagkracht wordt berekend volgens de normen van Eurocode 7, waarbij de draagkracht van het schroefblad en de schachtwrijving worden opgeteld. Deze berekening houdt rekening met grondparameters, paalgeometrie en veiligheidsfactoren.
De formule combineert twee componenten: de punt- of basisweerstand van het schroefblad en de kleefweerstand langs de schacht. Voor het schroefblad wordt de grondweerstand vermenigvuldigd met het oppervlak van het blad. Voor de schacht wordt de kleefkracht per vierkante meter vermenigvuldigd met het schachtoppervlak.
Er worden veiligheidsfactoren toegepast om rekening te houden met onzekerheden in grondcondities en belastingen. De karakteristieke draagkracht wordt gedeeld door een partiële factor (meestal 1,4) om de ontwerpwaarde te bepalen. Deze conservatieve benadering zorgt voor veilige funderingen.
Wat is het verschil in draagkracht tussen verschillende Krinner-modellen?
Krinner biedt verschillende modellenreeksen met oplopende draagkrachten: de F-serie (5-25 kN), de G-serie (15-60 kN) en de V-serie (40-200 kN). Elke serie is ontworpen voor specifieke toepassingen en belastingsniveaus.
De F-serie met kleinere diameters (76-114 mm) is geschikt voor lichte constructies, zoals schuttingen, pergola’s en kleine bijgebouwen. Deze palen zijn snel te installeren en kosteneffectief voor projecten met beperkte belastingen.
De G-serie (114-168 mm) vormt de middenklasse en wordt veel gebruikt voor woonhuizen, garages en commerciële gebouwen. Deze palen bieden een goede balans tussen draagkracht en installatiegemak.
De V-serie met grote diameters (168-220 mm) is bedoeld voor zware industriële toepassingen, bruggen en grote gebouwen. Deze palen vereisen zwaardere installatieapparatuur, maar bieden de hoogste draagkrachten.
Welke grondcondities beïnvloeden de draagkracht van schroefpalen?
Grondsoort, dichtheid, grondwaterstand en bodemlagen bepalen in grote mate de draagkracht van schroefpalen. Vaste klei en dichte zandgrond bieden de beste draagkracht, terwijl losse zandgrond en veen de laagste waarden opleveren.
Kleigrond biedt uitstekende kleefkracht langs de schacht, vooral bij stijve klei. De draagkracht neemt toe met de diepte omdat de grondspanning toeneemt. Wel moet rekening worden gehouden met zwel en krimp bij wisselende vochtgehalten.
Zandgrond geeft goede punt- en schachtweerstand, vooral bij dichte pakking. De drainerende eigenschappen van zand helpen grondwaterproblemen te voorkomen. Losse zandlagen kunnen echter een beperkte draagkracht bieden.
Grondwater beïnvloedt de effectieve grondspanning en kan de draagkracht verminderen. Bij hoge grondwaterstanden moet rekening worden gehouden met verminderde wrijvingsweerstand en mogelijke uitspoeling van fijne deeltjes.
Hoe test je of een schroefpaal voldoende draagkracht heeft?
De draagkracht wordt getest door belastingproeven uit te voeren waarbij de paal stapsgewijs wordt belast tot de ontwerpwaarde. Ook het installatiekoppel tijdens het schroeven geeft een indicatie van de te verwachten draagkracht.
Een statische belastingproef is de meest betrouwbare methode. Hierbij wordt de paal geleidelijk belast met gewichten of hydraulische vijzels. De zetting wordt gemeten bij elke belastingstap. Een goede paal vertoont minimale zetting bij de ontwerpbelasting.
Het installatiekoppel correleert met de draagkracht. Krinner heeft tabellen ontwikkeld die het benodigde koppel koppelen aan de verwachte draagkracht voor verschillende grondtypen. Een hoger koppel duidt meestal op een hogere draagkracht.
Dynamische belastingproeven met een valgewicht kunnen ook worden uitgevoerd. Deze methode is sneller, maar vereist een ervaren interpretatie van de resultaten. De keuze voor de testmethode hangt af van projecteisen en het beschikbare budget.
