De draagkracht van een schroefpaal bereken je door de punt- en manteldraagkracht op te tellen, waarbij je rekening houdt met grondsoort, paaldiameter en installatiecondities. Voor betrouwbare berekeningen heb je grondonderzoek nodig en moet je veiligheidsfactoren toepassen. De exacte berekening vereist geotechnische kennis en hangt af van lokale bodemomstandigheden en belastingseisen.
Wat is draagkracht en waarom is dit cruciaal bij schroefpalen?

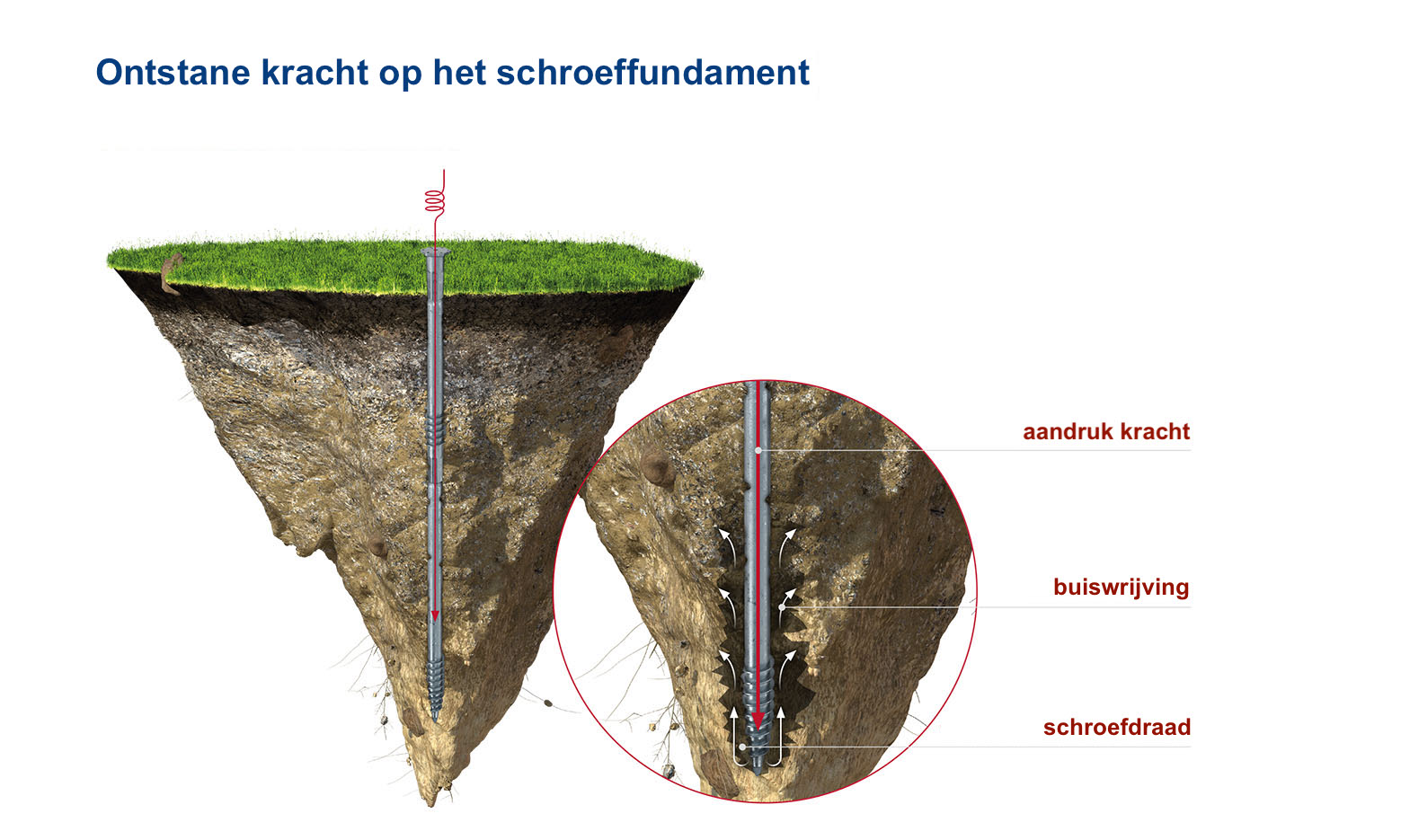

Draagkracht is het maximale gewicht dat een schroefpaal veilig kan dragen zonder bezwijken of overmatige zetting. Bij schroefpalen bestaat de totale draagkracht uit puntdraagkracht (weerstand van de helix tegen de grond) en manteldraagkracht (wrijving langs de paalschacht).
De puntdraagkracht ontstaat door de weerstand van de grond tegen de helixvormige schroefbladen aan het uiteinde van de paal. Deze draagkracht is meestal het grootst en hangt direct samen met de grondsoort en de afmetingen van de helix. Manteldraagkracht wordt gevormd door de wrijving tussen de paalschacht en de omringende grond.
Correcte berekening van draagkracht is essentieel voor veilige funderingen. Een onderschatting kan leiden tot funderingsfalen, terwijl overschatting resulteert in onnodige kosten. Bij schroefpalen is nauwkeurige berekening extra belangrijk omdat de draagkracht sterk afhankelijk is van de installatiemethode en grondcondities.
Welke factoren bepalen de draagkracht van een schroefpaal?
De draagkracht van schroefpalen wordt bepaald door verschillende technische en omgevingsparameters die allemaal invloed hebben op de uiteindelijke belastbaarheid. Deze factoren werken samen en bepalen of een schroefpaal geschikt is voor de beoogde toepassing.
De belangrijkste parameters die draagkracht beïnvloeden zijn:
- Grondsoort en -dichtheid – zand, klei of veen hebben verschillende draagkrachten
- Grondwaterstand – beïnvloedt effectieve grondspanning en stabiliteit
- Paaldiameter en wanddikte – bepalen structurele sterkte van de schacht
- Helix-afmetingen – diameter en aantal schroefbladen beïnvloeden puntdraagkracht
- Installatiehoek – verticale of schuin geplaatste palen hebben verschillende draagkrachten
- Installatiediepte – diepere plaatsing verhoogt meestal de draagkracht
- Omgevingscondities – trillingen, temperatuurwisselingen en chemische bodemsamenstelling
Het samenspel van deze factoren maakt elke situatie uniek. Daarom is professionele analyse nodig om de werkelijke draagkracht te bepalen en de juiste schroefpaal te selecteren voor specifieke projectomstandigheden.
Hoe bereken je de theoretische draagkracht van een schroefpaal?
De theoretische draagkracht bereken je door puntdraagkracht en manteldraagkracht op te tellen volgens gestandaardiseerde formules. Voor puntdraagkracht gebruik je: Qp = qp × Ap, waarbij qp de puntweerstand is en Ap het oppervlak van de helix. Voor manteldraagkracht geldt: Qs = ∑(fs × As) over de schachtlengte.
De berekening volgt deze systematische stappen:
- Bepaal de grondparameters uit bodemonderzoek (cohesie, wrijvingshoek, volumegewicht)
- Bereken de puntdraagkracht met Qp = qp × Ap, waarbij qp afhangt van grondsoort en helix-diepte
- Bepaal de manteldraagkracht door wrijving langs de schacht te berekenen per grondlaag
- Tel beide componenten op voor de totale draagkracht: Qtot = Qp + Qs
- Pas veiligheidsfactoren toe volgens Nederlandse normen (meestal factor 2-3)
- Controleer op zettingscriteria om overmatige vervorming te voorkomen
Een praktisch rekenvoorbeeld: voor een schroefpaal met helix-diameter 350mm in matig dichte zand op 3 meter diepte kan de puntdraagkracht ongeveer 40-60 kN bedragen. De manteldraagkracht voegt daar nog 10-20 kN aan toe, afhankelijk van de schachtdiameter en grondwrijving.
Wanneer heb je grondonderzoek nodig voor draagkrachtberekeningen?
Grondonderzoek is nodig voor alle permanente constructies en wanneer de grondopbouw onbekend is. Voor tijdelijke lichte constructies kan soms worden volstaan met visuele inspectie en lokale ervaring. Bij twijfel over grondcondities is professioneel bodemonderzoek altijd de veiligste keuze.
Betrouwbare draagkrachtberekeningen vereisen specifieke geotechnische parameters die alleen door grondonderzoek te verkrijgen zijn. Zonder deze gegevens zijn berekeningen gebaseerd op aannames die tot funderingsproblemen kunnen leiden.

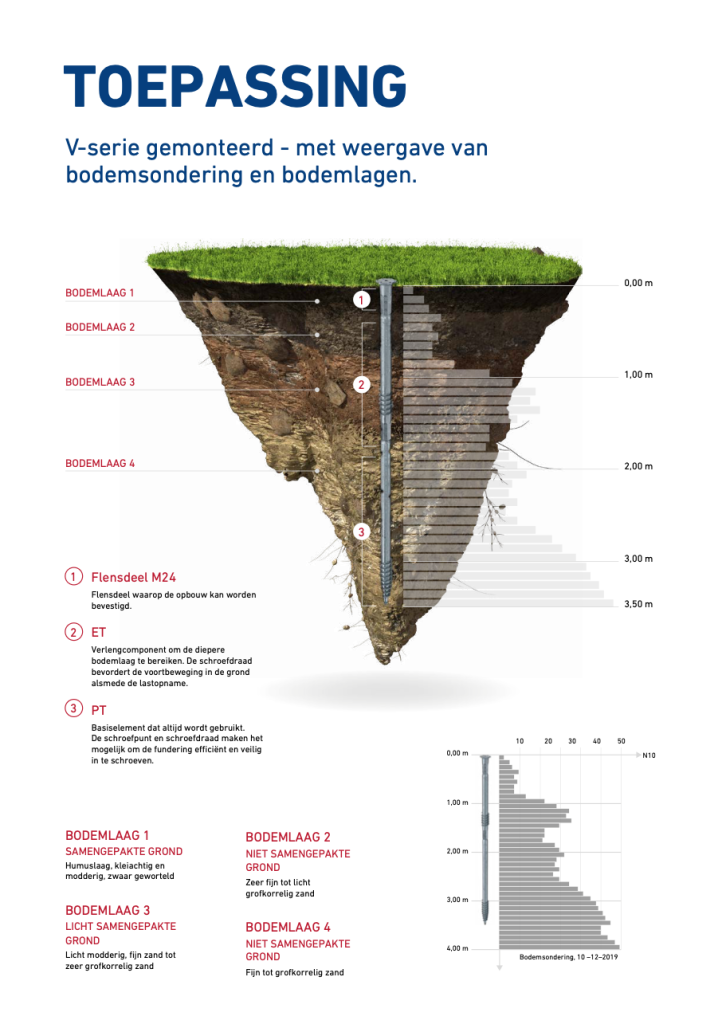

Essentiële geotechnische parameters uit bodemonderzoek zijn de grondsoort per laag, volumegewicht en vochtgehalte, schuifsterkte-parameters (cohesie en wrijvingshoek), grondwaterstand en fluctuaties, en eventuele chemische agressiviteit van de grond. Deze informatie bepaalt niet alleen de draagkracht maar ook de geschiktheid van verschillende schroefpaaltypen.
Professioneel advies is onmisbaar bij complexe grondopbouw, hoge belastingen of kritieke constructies. Ook bij projecten waar funderingsfalen grote gevolgen heeft, zoals bij permanente gebouwen of infrastructuur, is geotechnische expertise noodzakelijk voor veilige en economische funderingsoplossingen.
Wat zijn de veiligheidsfactoren bij schroefpaal draagkrachtberekeningen?
Nederlandse bouwvoorschriften vereisen veiligheidsfactoren tussen 2,0 en 3,0 voor schroefpalen, afhankelijk van belastingtype en constructiecategorie. Voor permanente constructies wordt meestal factor 2,5 toegepast, terwijl tijdelijke constructies kunnen volstaan met factor 2,0. Deze factoren compenseren onzekerheden in berekeningen en materiaalvariaties.
Veiligheidsfactoren in de praktijk houden rekening met verschillende onzekerheidsbronnen. De materiaalfactor compenseert variaties in staalsterkte en fabricagekwaliteit. De belastingfactor houdt rekening met onzekerheid in werkelijke belastingen die kunnen afwijken van ontwerpwaarden.
De grondfactor is vaak het grootst omdat bodemparameters natuurlijke variatie vertonen. Zelfs met grondonderzoek blijven lokale verschillen in grondsterkte bestaan. Installatiefactoren compenseren mogelijke afwijkingen tijdens het schroeven, zoals hoekafwijkingen of beschadiging van de helix.
Bij het toepassen van veiligheidsfactoren moet je ook rekening houden met de gevolgen van eventueel falen. Kritieke constructies vereisen hogere veiligheidsfactoren dan tijdelijke of minder belangrijke toepassingen. Een goede schroeffundering houdt altijd rekening met deze aspecten.
De keuze voor circulair funderen met schroefpalen biedt het voordeel dat aanpassingen mogelijk blijven als draagkrachtberekeningen moeten worden herzien. Voor professioneel advies over draagkrachtberekeningen en optimale schroefpaalselectie kun je contact opnemen voor een afspraak met onze geotechnische specialisten.
