Je controleert Krinner-schroefpalen door hun verticale positie, draagkracht en installatiediepte te meten. Gebruik een waterpas, meetlint en eventueel een theodoliet voor nauwkeurige metingen. Documenteer alle resultaten en vergelijk ze met de technische specificaties uit het installatieplan.
Verkeerde schroefpaalposities kosten je tijd en geld
Wanneer schroefpalen niet correct zijn geïnstalleerd, ontstaan er structurele problemen die dure herstelwerkzaamheden vereisen. Je moet palen opnieuw installeren, extra materiaal bestellen en deadlines uitstellen. Dit kan duizenden euro’s kosten per verkeerd geplaatste paal. Controleer daarom direct na installatie de posities met een waterpas en meetlint, zodat je problemen vroegtijdig detecteert en direct kunt corrigeren.
Onvoldoende draagkracht wijst op een dieper installatieprobleem
Als schroefpalen onvoldoende draagkracht hebben, wijst dit op problemen met de grondgesteldheid of de installatiediepte. De fundering kan dan later verzakken of scheef trekken, wat de hele constructie in gevaar brengt. Test de draagkracht met een belastingproef en vergelijk deze met de berekende waarden. Bij afwijkingen moet je de installatiediepte aanpassen of aanvullende palen plaatsen.
Wat zijn de belangrijkste controlepunten bij Krinner-schroefpalen?
De belangrijkste controlepunten zijn de verticale positie, installatiediepte, draagkracht en de afstand tussen de palen. Controleer ook of de paalkoppen op het juiste niveau staan en vrij zijn van beschadigingen.
Begin altijd met een visuele inspectie van elke schroefpaal. Kijk naar zichtbare scheefstand, beschadigingen aan de paalkop en eventuele grondverstoring rond de installatieplek. Een schroefpaal mag maximaal 2 graden afwijken van de verticale positie.
Controleer vervolgens de installatiediepte door te meten vanaf het maaiveld tot de onderkant van de paalkop. Deze moet overeenkomen met de specificaties in je installatieplan. Let ook op de onderlinge afstanden tussen palen: die moeten exact kloppen voor een gelijkmatige lastenverdeling.
Hoe meet je de verticale positie van schroefpalen?

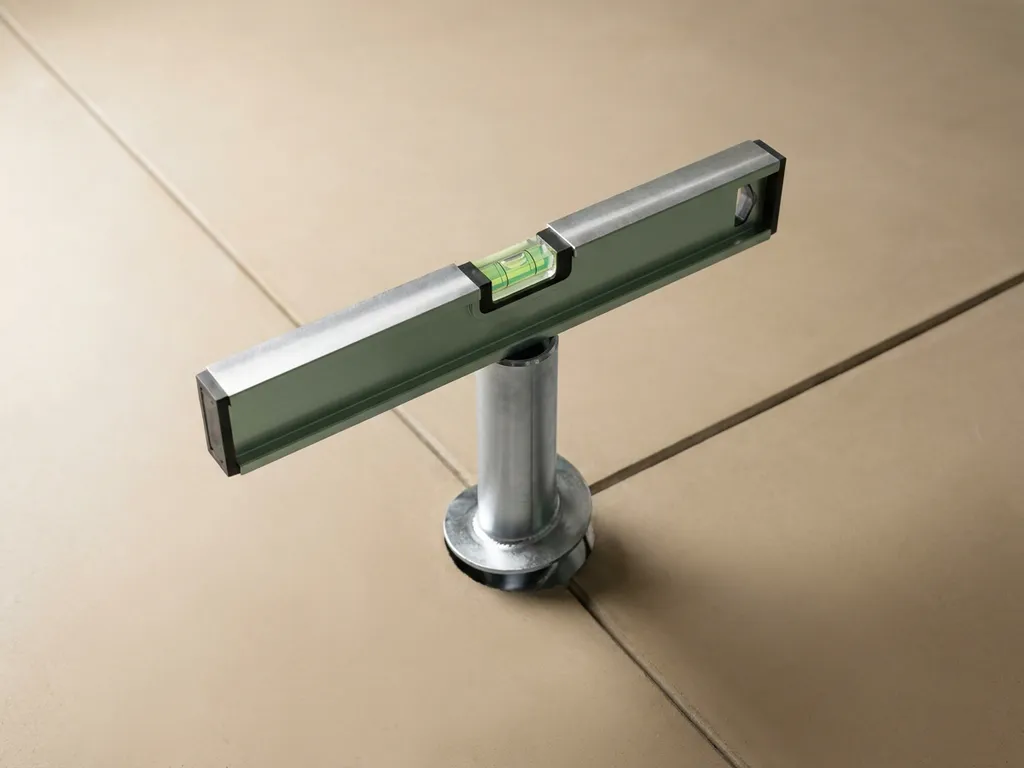

Meet de verticale positie met een waterpas of theodoliet langs twee zijden van de paal. Plaats het meetinstrument tegen de paalschacht en lees de afwijking af. Noteer eventuele scheefstand in graden of in millimeters per meter hoogte.
Voor nauwkeurige metingen gebruik je een digitale waterpas of een lasertheodoliet. Begin met meten aan de noordzijde van de paal, draai vervolgens 90 graden en meet opnieuw. Dit geeft je de scheefstand in beide richtingen.
Acceptabele toleranties liggen meestal tussen 1:100 en 1:150, afhankelijk van de constructie-eisen. Bij grotere afwijkingen moet je beoordelen of correctie mogelijk is of dat herinstallatie nodig is.
Welke gereedschappen heb je nodig voor schroefpaalcontrole?
Je hebt een waterpas, meetlint, theodoliet en eventueel een digitale inclinometer nodig. Voor draagkrachtcontroles gebruik je hydraulische vijzels of belastingscellen. Een fotocamera voor documentatie is ook handig.
Basisgereedschap voor elke controle:
- Waterpas van minimaal 60 cm lengte
- Meetlint van 5-10 meter
- Digitale theodoliet voor nauwkeurige hoekmetingen
- Checklist met specificaties en toleranties
- Camera voor fotodocumentatie
Voor geavanceerde controles heb je aanvullende apparatuur nodig, zoals hydraulische belastingsapparatuur, trilmeters voor dynamische tests en eventueel grondradar om de schroefvorm onder de grond te controleren.
Hoe controleer je de draagkracht van geïnstalleerde schroefpalen?
Test de draagkracht met een statische belastingproef waarbij je stapsgewijs gewicht toevoegt tot 150% van de ontwerpbelasting. Meet de zakking bij elke belastingstap en vergelijk deze met de toegestane waarden uit de berekeningen.
Een standaard draagkrachttest verloopt als volgt: plaats een hydraulische vijzel op de paalkop, breng de belasting stapsgewijs aan en meet de zakking met een precisie-meetklok. Houd elke belastingstap 15 minuten aan om kruip te meten.
Let op deze signalen tijdens de test: plotselinge zakking wijst op falen, continue kruip duidt op instabiliteit en geluiden kunnen scheuren in de grond betekenen. Stop de test onmiddellijk bij onverwachte verschijnselen en analyseer de oorzaak.
Wat doe je bij afwijkingen in de schroefpaalinstallatie?
Bij kleine afwijkingen kun je correcties aanbrengen door de paalkop bij te werken of shims toe te voegen. Grote afwijkingen vereisen herinstallatie van de paal of plaatsing van aanvullende palen om de belasting te herverdelen.
Beoordeel eerst of de afwijking binnen acceptabele grenzen valt. Scheefstand tot 2 graden is vaak nog acceptabel, afhankelijk van de constructie. Voor correcties heb je verschillende opties: de paalkop bijwerken met een slijpschijf, shims plaatsen voor hoogtecorrectie of een flexibele koppeling gebruiken.
Bij ernstige afwijkingen moet je de paal volledig verwijderen en opnieuw installeren. Dit is arbeidsintensief, maar vaak de enige juiste oplossing. Documenteer alle correcties grondig en laat ze goedkeuren door de constructeur.
Hoe documenteer je de controleresultaten van schroefpalen?
Maak een controlerapport met meetgegevens, foto’s en een plattegrond waarop alle paalposities staan aangegeven. Noteer afwijkingen, uitgevoerde correcties en handtekeningen van verantwoordelijke personen. Bewaar alle documenten voor garantie en onderhoud.
Een compleet controlerapport bevat projectgegevens, installatiedatum, weersomstandigheden, gebruikte apparatuur en meetresultaten per paal. Voeg foto’s toe van elke paal en eventuele bijzonderheden.
Gebruik een standaardformulier of digitale app om consistentie te waarborgen. Deel het rapport met alle betrokkenen: opdrachtgever, constructeur en eventuele keuringsinstanties. Dit voorkomt discussies later en toont je professionaliteit.
